Standardni materijal

Nitrilna guma NBR ili Fluororubber FKM

* Ostale kombinacije materijala mogu se prilagoditi

prema uslovima rada.

Uvod u proizvod

Četverokutna brtva, poznata i kao X-prstenasta brtva, formirana je vulkanizacijom u kalupu da bi se dobilo prstenasto brtvilo koje ima poprečni presjek četiri zaptivne usne.

Prednost proizvoda

Niska cijena rješenja brtvljenja

Ne može se lako iskriviti u hidrauličkom i povratnom kretanju

Simetrični poprečni presjek

Pojedinačno ili dvostruko podržano

Široke aplikacije, lako se poklapaju

Jednak kontaktni pritisak i nisko curenje

Jednostavna i brza instalacija bez pomoćnih uređaja

Visoka kompatibilnost, skoro kompatibilna sa svim fluidima

Princip zaptivanja

Četverokutni prsten je pogodan zaptivni element

za klipove, klipnjače, klipove, itd

ting motion; i može se nanositi i na osovine i

trnovi, itd. pod ljuljačkom, spiralom i okretanjem

-Ditions. Kada se ugrađuju u različite oblike žljebova,

njegova radijalna ili aksijalna predpregušenja daju početni

mogućnost zaptivanja četverokutnog prstena, što povećava

sila zaptivanja dok se pritisak povećava. Pod akt-ionom

pritiska, oblik poprečnog preseka kvadnog prstena

učinit će pritisak ravnomjerno prenošen u svim aspektima

(kao što je prikazano na slici desno, ima dobar efekat zaptivanja).

Operating Condition

Brzina	Pritisak	Temperature	Mediji	Priloženi promjer
-	0-20Mpa	-30 200 ~ 200 ℃	Hidraulično ulje (baza mineralnog ulja)	3mm-600mm

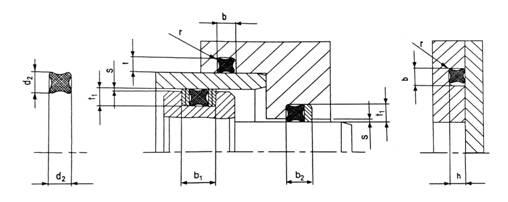

Technical Drawing

Mounting Dimensions

d ₂	t / h	t ₁	b	r	S
1.02	0.75	0.80	1.20	0.10	0.03
1.27	0.90	1.00	1.40	0.10	0.03
1.52	1.15	1.25	1.70	0.22	0.04
1.78	1.40	1.50	2.00	0.22	0.05
2.62	2.25	2.30	3.00	0.30	0.08
3.53	3.10 (3.00) \ t	3.20 (3.15)	4.00	0.40	0.08
5.33	4,75 (4,50)	4,90 (4,75)	6.00	0.40	0.10
6.99	6,20 (6,00) \ t	6,40 (6,20)	8.00	0.60	0.10

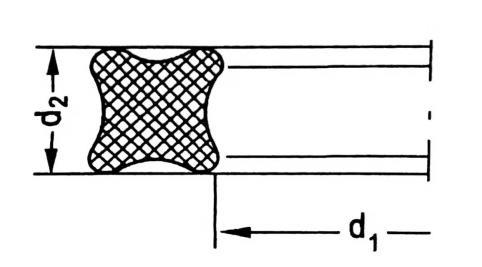

Lista specifikacija

d1	±	d2	±	d1	±	d2	±
0.74	0.1	1.02	0.08	113.89	0.76	3.53	0.1
1.07	0.1	1.27	0.08	113.07	0.76	3.53	0.1
1.42	0.1	1.52	0.08	120.24	0.76	3.53	0.1
1.78	0.13	1.02	0.08	123.42	0.84	3.53	0.1
1.78	0.13	1.78	0.08	126.59	0.84	3.53	0.1
2	0.13	1.5	0.08	129.77	0.84	3.53	0.1
2.57	0.13	1.78	0.08	132.94	0.89	3.53	0.1
2.9	0.13	1.78	0.08	136.12	0.89	3.53	0.1
3.68	0.13	1.78	0.08	139.29	0.89	3.53	0.1
4.47	0.13	1.78	0.08	142.47	0.89	3.53	0.1
5.28	0.13	1.78	0.08	145.64	0.89	3.53	0.1
6.07	0.13	1.78	0.08	148.82	0.89	3.53	0.1
7.65	0.13	1.78	0.08	151.99	0.89	3.53	0.1
8.2	0.13	1.78	0.08	158.34	1.02	3.53	0.1
9.25	0.13	1.78	0.08	164.69	1.02	3.53	0.1
10.82	0.13	1.78	0.08	171.04	1.02	3.53	0.1
12.42	0.13	1.78	0.08	177.39	1.02	3.53	0.1
14	0.18	1.78	0.08	183.74	1.14	3.53	0.1
15.6	0.23	1.78	0.08	190.09	1.14	3.53	0.1
17.17	0.23	1.78	0.08	196.44	1.14	3.53	0.1
18.77	0.23	1.78	0.08	202.79	1.14	3.53	0.1
20.35	0.23	1.78	0.08	209.14	1.27	3.53	0.1
21.95	0.23	1.78	0.08	215.49	1.27	3.53	0.1
23.52	0.23	1.78	0.08	221.84	1.27	3.53	0.1
25.12	0.25	1.78	0.08	228.19	1.27	3.53	0.1
26.7	0.25	1.78	0.08	234.54	1.4	3.53	0.1
28.3	0.25	1.78	0.08	240.89	1.4	3.53	0.1
29.87	0.28	1.78	0.08	247.24	1.4	3.53	0.1
31.47	0.28	1.78	0.08	253.59	1.4	3.53	0.1
33.05	0.28	1.78	0.08	266.29	1.4	3.53	0.1
34.65	0.33	1.78	0.08	278.99	1.65	3.53	0.1
37.82	0.33	1.78	0.08	291.69	1.65	3.53	0.1
41	0.33	1.78	0.08	304.39	1.65	3.53	0.1
44.17	0.38	1.78	0.08	329.79	1.65	3.53	0.1
47.35	0.38	1.78	0.08	355.19		3.53	0.1
50.52	0.46	1.78	0.08	38.59	1.65	3.53	0.1
53.7	0.46	1.78	0.08	405.26	1.9	3.53	0.1
56.87	0.46	1.78	0.08	430.66	2.16	3.53	0.1
60.05	0.46	1.78	0.08	456.06	2.42	3.53	0.1
63.22	0.46	1.78	0.08	10.46	0.13	5.33	0.13
66.4	0.51	1.78	0.08	12.07	0.13	5.33	0.13
69.57	0.51	1.78	0.08	13.64	0.18	5.33	0.13
72.75	0.51	1.78	0.08	15.24	0.23	5.33	0.13
75.92	0.61	1.78	0.08	16.81	0.23	5.33	0.13
82.27	0.61	1.78	0.08	18.42	0.25	5.33	0.13
88.62	0.61	1.78	0.08	19.99	0.25	5.33	0.13
94.97	0.69	1.78	0.08	21.59	0.25	5.33	0.13
101.32	0.69	1.78	0.08	23.16	0.25	5.33	0.13
107.67	0.76	1.78	0.08	24.77	0.25	5.33	0.13
114.02	0.76	1.78	0.08	26.34	0.25	5.33	0.13
120.37	0.76	1.78	0.08	27.94	0.3	5.33	0.13
126.72	0.94	1.78	0.08	29.51	0.3	5.33	0.13
133.07	0.94	1.78	0.08	31.12	0.3	5.33	0.13
1.24	0.1	2.62	0.08	32.69	0.3	5.33	0.13
2.06	0.1	2.62	0.08	34.29	0.3	5.33	0.13
2.84	0.13	2.62	0.08	37.47	0.38	5.33	0.13
3.63	0.13	2.62	0.08	39.2	0.38	5.33	0.13
4.42	0.13	2.62	0.08	40.64	0.38	5.33	0.13
5.23	0.13	2.62	0.08	43.82	0.38	5.33	0.13
6.02	0.13	2.62	0.08	45.2	0.38	5.33	0.13
7.59	0.13	2.62	0.08	46.99	0.38	5.33	0.13
9.19	0.13	2.62	0.08	50.17	0.46	5.33	0.13
10.2	0.13	2.62	0.08	53.34	0.46	5.33	0.13
10.77	0.13	2.62	0.08	56.52	0.46	5.33	0.13
12.37	0.13	2.62	0.08	59.69	0.46	5.33	0.13
13.94	0.18	2.62	0.08	62.84	0.51	5.33	0.13
14.7	0.23	2.62	0.08	66.04	0.51	5.33	0.13
14.8	0.23	2.62	0.08	69.22	0.51	5.33	0.13
15.54	0.23	2.62	0.08	72.39	0.51	5.33	0.13
16.2	0.23	2.62	0.08	75.59	0.61	5.33	0.13
17.12	0.23	2.62	0.08	78.74	0.61	5.33	0.13
18.72	0.23	2.62	0.08	81.92	0.61	5.33	0.13
20.29	0.25	2.62	0.08	85.09	0.61	5.33	0.13
21.89	0.25	2.62	0.08	88.27	0.61	5.33	0.13
23.47	0.25	2.62	0.08	91.44	0.71	5.33	0.13
25.07	0.25	2.62	0.08	94.62	0.71	5.33	0.13
26.64	0.25	2.62	0.08	97.79	0.71	5.33	0.13
28.24	0.25	2.62	0.08	100.97	0.71	5.33	0.13
29.82	0.3	2.62	0.08	104.14	0.71	5.33	0.13
31.42	0.3	2.62	0.08	107.32	0.76	5.33	0.13
32.99	0.3	2.62	0.08	110.49	0.76	5.33	0.13
34.59	0.3	2.62	0.08	113.67	0.76	5.33	0.13
36.17	0.3	2.62	0.08	116.84	0.76	5.33	0.13
37.77	0.3	2.62	0.08	120.02	0.76	5.33	0.13
39.34	0.38	2.62	0.08	123.19	0.76	5.33	0.13
40.94	0.38	2.62	0.08	126.37	0.94	5.33	0.13
42.52	0.38	2.62	0.08	129.54	0.94	5.33	0.13
44.12	0.38	2.62	0.08	132.72	0.94	5.33	0.13
45.69	0.38	2.62	0.08	135.89	0.94	5.33	0.13
47.29	0.38	2.62	0.08	139.07	0.94	5.33	0.13
48.9	0.43	2.62	0.08	142.24	0.94	5.33	0.13
50.47	0.43	2.62	0.08	145.42	0.94	5.33	0.13
52.07	0.43	2.62	0.08	148.49	0.94	5.33	0.13
53.64	0.43	2.62	0.08	151.77	0.94	5.33	0.13
55.25	0.43	2.62	0.08	158.12	1.02	5.33	0.13
56.82	0.43	2.62	0.08	164.47	1.02	5.33	0.13
58.42	0.51	2.62	0.08	170.82	1.02	5.33	0.13
59.99	0.51	2.62	0.08	177.17	1.02	5.33	0.13
61.6	0.51	2.62	0.08	183.52	1.14	5.33	0.13
63.17	0.51	2.62	0.08	189.87	1.14	5.33	0.13
64.77	0.51	2.62	0.08	196.22	1.14	5.33	0.13
66.34	0.51	2.62	0.08	202.57	1.14	5.33	0.13
67.95	0.56	2.62	0.08	208.92	1.27	5.33	0.13
69.52	0.56	2.62	0.08	215.27	1.27	5.33	0.13
71.12	0.56	2.62	0.08	221.62	1.27	5.33	0.13
72.69	0.56	2.62	0.08	227.97	1.27	5.33	0.13
75.87	0.61	2.62	0.08	234.32	1.4	5.33	0.13
82.22	0.61	2.62	0.08	240.67	1.4	5.33	0.13
88.57	0.61	2.62	0.08	247.02	1.4	5.33	0.13
94.92	0.71	2.62	0.08	253.37	1.4	5.33	0.13
101.27	0.71	2.62	0.08	266.07	1.52	5.33	0.13
107.62	0.76	2.62	0.08	278.77	1.52	5.33	0.13
113.97	0.76	2.62	0.08	291.47	1.65	5.33	0.13
120.32	0.76	2.62	0.08	304.17	1.65	5.33	0.13
126.67	0.89	2.62	0.08	329.57	1.65	5.33	0.13
133.02	0.89	2.62	0.08	354.97	1.78	5.33	0.13
139.37	0.89	2.62	0.08	380.37	1.78	5.33	0.13
145.72	0.89	2.62	0.08	405.26	1.91	5.33	0.13
152.07	0.89	2.62	0.08	430.66	2.03	5.33	0.13
158.42	1.02	2.62	0.08	456.06	2.15	5.33	0.13
164.77	1.02	2.62	0.08	481.41	2.25	5.33	0.13
171.12	1.02	2.62	0.08	506.81	2.41	5.33	0.13
177.47	1.02	2.62	0.08	532.21	2.41	5.33	0.13
183.82	1.14	2.62	0.08	557.61	2.54	5.33	0.13
190.17	1.14	2.62	0.08	582.68	2.67	5.33	0.13
196.52	1.14	2.62	0.08	608.08	2.79	5.33	0.13
202.87	1.14	2.62	0.08	633.48	2.92	5.33	0.13
209.22	1.27	2.62	0.08	658.88	3.05	5.33	0.13
215.57	1.27	2.62	0.08	113.67	0.84	6.99	0.15
221.92	1.27	2.62	0.08	116.84	0.84	6.99	0.15
228.27	1.27	2.62	0.08	120.02	0.84	6.99	0.15
234.62	1.4	2.62	0.08	123.19	0.84	6.99	0.15
240.97	1.4	2.62	0.08	126.37	0.94	6.99	0.15
247.32	1.4	2.62	0.08	129.54	0.94	6.99	0.15
4.34	0.13	3.53	0.1	132.72	0.94	6.99	0.15
5.94	0.13	3.53	0.1	135.89	0.94	6.99	0.15
7.52	0.13	3.53	0.1	139.07	0.94	6.99	0.15
9.12	0.13	3.53	0.1	142.24	0.94	6.99	0.15
10.69	0.13	3.53	0.1	145.42	0.94	6.99	0.15
12.29	0.13	3.53	0.1	148.59	0.94	6.99	0.15
13.87	0.18	3.53	0.1	151.77	0.94	6.99	0.15
15.47	0.23	3.53	0.1	158.12	1.02	6.99	0.15
17.04	0.23	3.53	0.1	160.5	1.02	6.99	0.15
18.2	0.25	3.53	0.1	1647.47	1.02	6.99	0.15
18.64	0.25	3.53	0.1	170.82	1.02	6.99	0.15
20.22	0.25	3.53	0.1	177.17	1.02	6.99	0.15
21.82	0.25	3.53	0.1	183.52	1.14	6.99	0.15
23.39	0.25	3.53	0.1	189.87	1.14	6.99	0.15
24.99	0.25	3.53	0.1	196.22	1.14	6.99	0.15
26.57	0.25	3.53	0.1	202.27	1.14	6.99	0.15
28.17	0.3	3.53	0.1	215.27	1.4	6.99	0.15
29.74	0.3	3.53	0.1	227.97	1.4	6.99	0.15
31.34	0.3	3.53	0.1	240.67	1.4	6.99	0.15
32.92	0.3	3.53	0.1	253.37	1.4	6.99	0.15
34.52	0.3	3.53	0.1	266.07	1.52	6.99	0.15
36.09	0.3	3.53	0.1	278.77	1.52	6.99	0.15
37.69	0.38	3.53	0.1	291.47	1.52	6.99	0.15
40.87	0.38	3.53	0.1	304.17	1.52	6.99	0.15
44.04	0.38	3.53	0.1	316.87	1.52	6.99	0.15
47.22	0.46	3.53	0.1	329.57	1.52	6.99	0.15
50.39	0.46	3.53	0.1	342.27	1.79	6.99	0.15
53.57	0.46	3.53	0.1	354.97	1.79	6.99	0.15
56.74	0.51	3.53	0.1	367.67	1.79	6.99	0.15
59.92	0.51	3.53	0.1	380.37	1.79	6.99	0.15
63.09	0.51	3.53	0.1	393.07	1.79	6.99	0.15
66.27	0.51	3.53	0.1	405.26	1.9	6.99	0.15
69.44	0.61	3.53	0.1	417.96	1.9	6.99	0.15
72.62	0.61	3.53	0.1	430.66	2.05	6.99	0.15
75.79	0.61	3.53	0.1	443.36	2.15	6.99	0.15
78.97	0.61	3.53	0.1	456.06	2.15	6.99	0.15
82.14	0.61	3.53	0.1	468.76	2.15	6.99	0.15
85.32	0.61	3.53	0.1	481.46	2.29	6.99	0.15
88.49	0.61	3.53	0.1	494.16	2.29	6.99	0.15
91.67	0.71	3.53	0.1	506.86	2.41	6.99	0.15
94.84	0.71	3.53	0.1	532.26	2.41	6.99	0.15
98.02	0.71	3.53	0.1	557.66	2.55	6.99	0.15
101.19	0.71	3.53	0.1	582.68	2.65	6.99	0.15
104.37	0.71	3.53	0.1	608.08	2.8	6.99	0.15
107.54	0.76	3.53	0.1	633.48	2.9	6.99	0.15
110.72	0.76	3.53	0.1	658.87	3.05	6.99	0.15

* Dodatne specifikacije na zahtjev, mi također opskrbljujemo proizvodima za okretanje ili poluproizvodima.

Popularni tagovi: guma x prsten kvad prstenovi, Kina, dobavljači, proizvođači, tvornica, veleprodaja, prilagođeni, kupiti, napravljen u Kini, статик мөһөр күргәҙмәһе, витон статик мөһөрҙәре, прокладка статик герметиктары, статик мөһөр йәрминкәһе, нитрил статик мөһөрҙәре, фторэластомер статик герметиктар

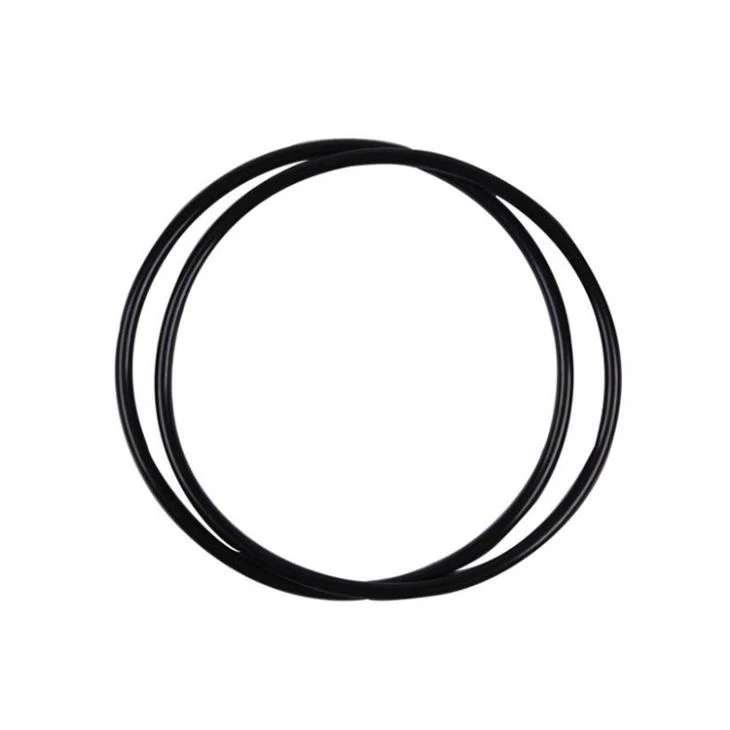

Gumeni prstenovi za prstenove
