Standardni materijal

Nitrile Buna Rubber NBR

* Ostale kombinacije materijala mogu se prilagoditi

prema uslovima rada.

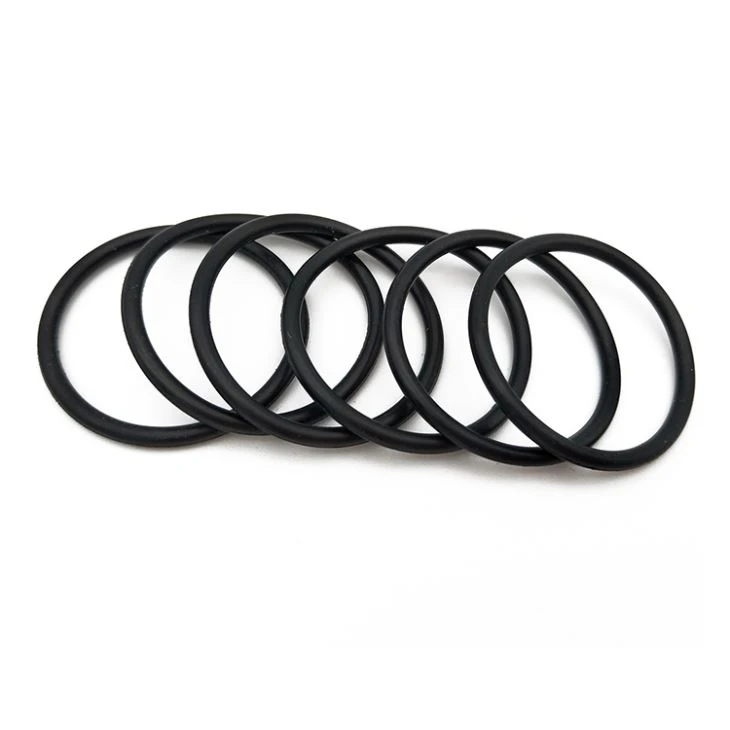

Uvod u proizvod

NBR O prsten je dizajniran za statičke (najbolji izbor) ili dinamičke brtve koje se koriste u pravokutnim žljebovima.

Karakteristike

Niska cijena rješenja brtvljenja

Simetrični poprečni presjek

Pojedinačno ili dvostruko podržano

Široke aplikacije, lako se poklapaju

Jednostavna i brza instalacija bez pomoćnih uređaja

Visoka kompatibilnost, skoro kompatibilna sa svim fluidima

Prijedlog aplikacije

O-prstenovi se mogu koristiti kao jednostruko ili dvostruko djelujuće brtve pod pritiskom. Kada se pritisak podigne, povećava se i radijalna sila zaptivanja koja može osigurati dobre performanse brtvljenja. Zahvaljujući svojoj fleksibilnosti, može se brzo instalirati bez pomoćnih alata. O-prstenovi su napravljeni od NBR materijala u normalnim radnim uslovima. Ovaj materijal se uglavnom koristi u hidrauličkim i pneumatskim primjenama, što povećava otpornost na medije i specijalne materijale.

Operating Condition

Brzina	Pritisak	Temperature	Mediji	Priloženi promjer
-	0-20Mpa	-30 110 ~ 110 ℃	Hidraulično ulje (baza mineralnog ulja)	1mm-670mm

Technical Drawing

Lista specifikacija

d ₁	d ₂	d1	d ₂	d1	d ₂	d1	d ₂
1.8	1.18	32.5	2.65	97.5	3.55	258	5.3
2	1.18	33.5	2.65	100	3.55	265	5.3
2.24	1.18	34.5	2.65	103	3.55	272	5.3
2.5	1.18	35.5	2.65	106	3.55	280	5.3
2.8	1.18	36.5	2.65	109	3.55	290	5.3
3.15	1.18	37.5	2.65	112	3.55	300	5.3
3.55	1.18	38.5	2.65	115	3.55	307	5.3
3.75	1.18	40	2.65	118	3.55	315	5.3
4	1.18	41.2	2.65	122	3.55	325	5.3
4.5	1.18	42.5	2.65	125	3.55	335	5.3
4.87	1.18	43.7	2.65	128	3.55	345	5.3
5	1.18	45. \ t	2.65	132	3.55	355	5.3
5.15	1.18	46.2	2.65	136	3.55	365	5.3
5.3	1.18	47.5	2.65	140	3.55	375	5.3
5.6	1.18	48.7	2.65	145	3.55	387	5.3
6	1.18	50	2.65	150	3.55	400	5.3
6.3	1.18	51.5	2.65	155	3.55
6.7	1.18	53	2.65	160	3.55
6.9	1.18	54.5	2.65	165	3.55
7.1	1.18	56. \ t	2.65	170	3.55
7.5	1.18	58	2.65	175. \ t	3.55	109	7
8	1.18	60	2.65	180	3.55	112	7
8.5	1.18	61.5	2.65	185	3.55	115	7
8.75	1.18	63	2.65	190	3.55	118	7
9	1.18	65	2.65	195	3.55	122	7
9.5	1.18	67	2.65	200	3.55	125	7
10	1.18	69	2.65			128	7
10.6	1.18	71	2.65			132	7
11.2	1.18	73	2.65			136	7
11.8	1.18	75	2.65			140	7
12.5	1.18	80	2.65	40	5.3	145	7
13.2	1.18	85	2.65	41.2	5.3	150	7
14	1.18	90	2.65	42.5	5.3	155	7
15	1.18	95	2.65	43.7	5.3	160	7
16	1.18	100	2.65	45. \ t	5.3	165	7
17	1.18	106	2.65	46.2	5.3	170	7
18	1.18	112	2.65	47.5	5.3	175. \ t	7
19	1.18	118	2.65	48.7	5.3	180	7
20	1.18	125	2.65	50	5.3	185	7
21.2	1.18	135	2.65	51.5	5.3	190	7
22.4	1.18	140	2.65	5	5.3	195	7
23.6	1.18	150	2.65	54.5	5.3	200	7
25	1.18	160	2.65	56. \ t	5.3	206	7
26.8	1.18	170	2.65	58	5.3	212	7
26.5	1.18	180	2.65	60	5.3	218	7
28	1.18	18	3.55	61.5	5.3	224	7
30	1.18	19	3.55	63	5.3	230	7
31.5	1.18	20	3.55	65	5.3	236	7
32.5	1.18	21.2	3.55	67	5.3	243	7
33.5	1.18	22.4	3.55	69	5.3	250	7
34.5	1.18	23.6	3.55	71	5.3	258	7
35.5	1.18	25	3.55	73	5.3	265	7
36.5	1.18	25.8	3.55	75	5.3	272	7
37.5	1.18	26.5	3.55	77.5	5.3	280	7
38.5	1.18	28	3.55	80	5.3	290	7
40	1.18	30	3.55	82.5	5.3	300	7
41.2	1.18	31.5	3.55	85	5.3	307	7
42.5	1.18	32.5	3.55	87.5	5.3	315	7
43.7	1.18	33.5	3.55	90	5.3	325	7
45. \ t	1.18	34.5	3.55	92.5	5.3	335	7
46.2	1.18	35.5	3.55	95	5.3	345	7
47.5	1.18	36.5	3.55	97.5	5.3	355	7
48.7	1.18	37.5	3.55	100	5.3	365	7
50	1.18	38.7	3.55	103	5.3	375	7
		40	3.55	106	5.3	387	7
6.9	2.65	41.2	3.55	109	5.3	400	7
7.1	2.65	42.5	3.55	112	5.3	412	7
7.5	2.65	43.7	3.55	115	5.3	425	7
* 8	2.65	45. \ t	3.55	118	5.3	437	7
8.5	2.65	46.2	3.55	122	5.3	450	7
* 8.75	2.65	47.5	3.55	125	5.3	462	7
9	2.65	48.7	3.55	128	5.3	475	7
9.5	2.65	50	3.55	132	5.3	487	7
10	2.65	51.5	3.55	136	5.3	500	7
10.6	2.65	53	3.55	140	5.3	515	7
11.2	2.65	54.5	3.55	145	5.3	530	7
11.8	2.65	56. \ t	3.55	150	5.3	545	7
12.5	2.65	58	3.55	155	5.3	560	7
13.2	2.65	60	3.55	160	5.3	580	7
14	2.65	61.5	3.55	165	5.3	600	7
15	2.65	63	3.55	170	5.3	615	7
16	2.65	65	3.55	175. \ t	5.3	630	7
17	2.65	67	3.55	180	5.3	650	7
18	2.65	69	3.55	185	5.3	670	7
19	2.65	71	3.55	190	5.3
20	2.65	73	3.55	195	5.3
21.2	2.65	75	3.55	200	5.3
22.4	2.65	77.5	3.55	206	5.3
23.6	2.65	80	3.55	212	5.3
25	2.65	82.5	3.55	218	5.3
25.8	2.65	85	3.55	224	5.3
26.5	2.65	87.5	3.55	230	5.3
28	2.65	90	3.55	236	5.3
30	2.65	92.5	3.55	243	5.3
31.5	2.65	95	3.55	250	5.3

* Dodatne specifikacije na zahtjev, mi također opskrbljujemo proizvodima za okretanje ili poluproizvodima.
