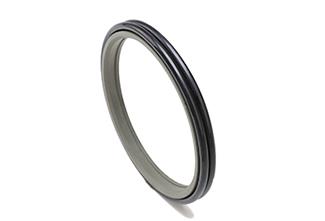

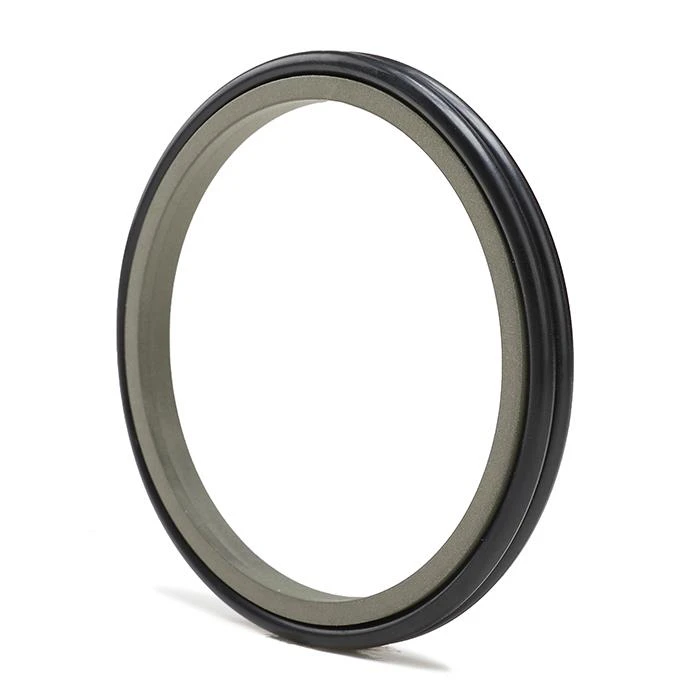

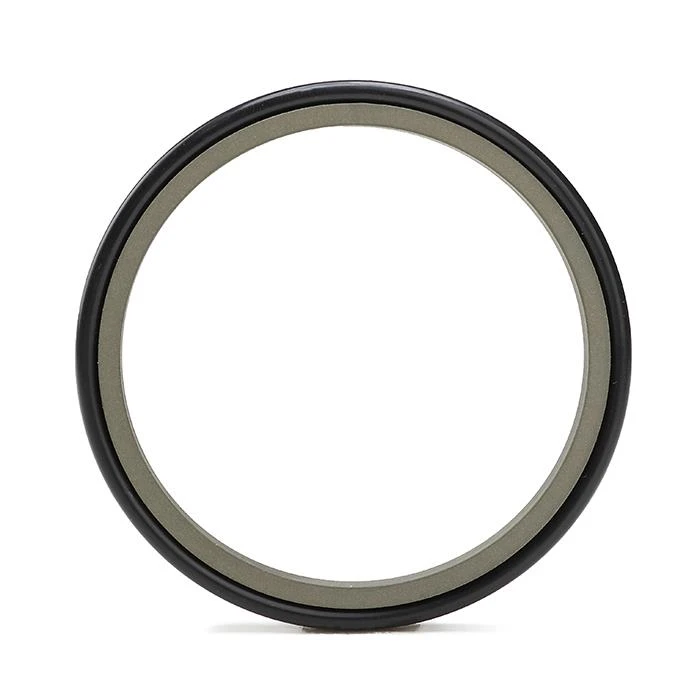

Brtva brisača sa niskim trenjem s O-prstenovima
Standardni materijal
| Delovi | Materijal |
|
| Klizni prsten | Ispunjeno PTFE / PU | |
| O-prsten | NBR / FKM |
* Ostali materijali su dostupni na zahtjev.
Opis

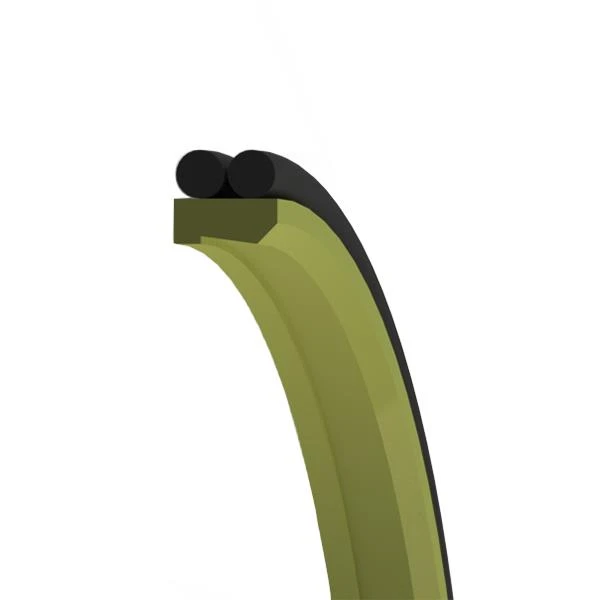

JPT1 je jednosmjerna brtva od prašine štapa, koja se sastoji od PTFE kliznog prstena ispunjenog profilom i dva o-prstena kao pojačivača energije.
Sprečava ulazak stranih materija u hidraulički sistem i sprečava oštećenje svih unutrašnjih komponenti, uključujući brtve.
|
|
Aplikacije
- Poljoprivredne mašine
- Mašina za ubrizgavanje ubrizgavanja
- Hidraulička presa
- Viljuškar
- Dizalica
- Mobilna hidraulika
- Mašine za valjanje
- hidraulički upravljački sistem
Prednosti
- Velika brzina klizanja - Slabo trenje sa protukliznim klizanjem - Odlične mogućnosti podešavanja i pozicioniranja - Dvostruko brisalo za poboljšanje opće nepropusnosti -Velika pouzdanost, sposobna da prihvati puni radni pritisak u kratkom vremenu |  |
Uslovi rada
Brzina | Pritisak | Temperatura | Mediji | Isporučeni prečnik |
5m/s | - | -30℃~+200℃ | Hidraulično ulje na bazi nafte, hidraulična tečnost koja usporava plamen, hidraulička tečnost (bio-ulje), voda i drugi. | 20-2000mm |
Tehnički crtež
Dimenzija instalacije
| d f8 | D H9 | L+0.2 | D1±0.1 | L1 | r |
| 20-39.9 | d+7.6 | 4.2 | d+1 | 8.2 | 0.4 |
| 40-69.9 | d+8.8 | 6.3 | d+1.5 | 10.3 | 1.2 |
| 70-139.9 | d+12.2 | 8.1 | d+2 | 12.1 | 2 |
| 140-399.9 | d+16 | 11.5 | d+2 | 15.5 | 2 |
| 400-649.9 | d+24 | 15.5 | d+2.5 | 19.5 | 2 |
| 650-999.9 | d+27.3 | 18 | d+2.5 | 23 | 2 |
Lista specifikacija
| Deo br. | d f8 | D H9 | H | L+0.2 |
| JPT1-0200 | 20 | 27.6 | 4 | 4.2 |
| JPT1-0250 | 25 | 32.6 | 4 | 4.2 |
| JPT1-0280 | 28 | 35.6 | 4 | 4.2 |
| JPT1-0300 | 30 | 37.6 | 4 | 4.2 |
| JPT1-0320 | 32 | 39.6 | 4 | 4.2 |
| JPT1-0350 | 35 | 42.6 | 4 | 4.2 |
| JPT1-0360 | 36 | 43.6 | 4 | 4.2 |
| JPT1-0400 | 40 | 48.8 | 6 | 6.3 |
| JPT1-0420 | 42 | 50.8 | 6 | 6.3 |
| JPT1-0450 | 45 | 53.8 | 6 | 6.3 |
| JPT1-0500 | 50 | 58.8 | 6 | 6.3 |
| JPT1-0550 | 55 | 63.8 | 6 | 6.3 |
| JPT1-0560 | 56 | 64.8 | 6 | 6.3 |
| JPT1-0600 | 60 | 68.8 | 6 | 6.3 |
| JPT1-0630 | 63 | 71.8 | 6 | 6.3 |
| JPT1-0650 | 65 | 73.8 | 6 | 6.3 |
| JPT1-0700 | 70 | 82.2 | 7.7 | 8.1 |
| JPT1-0750 | 75 | 87.2 | 7.7 | 8.1 |
| JPT1-0800 | 80 | 92.2 | 7.7 | 8.1 |
| JPT1-0850 | 85 | 97.2 | 7.7 | 8.1 |
| JPT1-0900 | 90 | 102.2 | 7.7 | 8.1 |
| JPT1-1000 | 100 | 112.2 | 7.7 | 8.1 |
| JPT1-1100 | 110 | 122.2 | 7.7 | 8.1 |
| JPT1-1150 | 115 | 127.2 | 7.7 | 8.1 |
| JPT1-1200 | 120 | 132.2 | 7.7 | 8.1 |
| JPT1-1250 | 125 | 137.2 | 7.7 | 8.1 |
| JPT1-1300 | 130 | 142.2 | 7.7 | 8.1 |
| JPT1-1400 | 140 | 156 | 11 | 11.5 |
| JPT1-1500 | 150 | 166 | 11 | 11.5 |
| JPT1-1600 | 160 | 176 | 11 | 11.5 |
| JPT1-1700 | 170 | 186 | 11 | 11.5 |
| JPT1-1800 | 180 | 196 | 11 | 11.5 |
| JPT1-2000 | 200 | 216 | 11 | 11.5 |
| JPT1-2200 | 220 | 236 | 11 | 11.5 |
| JPT1-2300 | 230 | 246 | 11 | 11.5 |
| JPT1-2400 | 240 | 256 | 11 | 11.5 |
| JPT1-2450 | 245 | 261 | 11 | 11.5 |
| JPT1-2500 | 250 | 266 | 11 | 11.5 |
| JPT1-2600 | 260 | 276 | 11 | 11.5 |
| JPT1-2800 | 280 | 296 | 11 | 11.5 |
| JPT1-2900 | 290 | 306 | 11 | 11.5 |
| JPT1-3000 | 300 | 316 | 11 | 11.5 |
| JPT1-3200 | 320 | 336 | 11 | 11.5 |
| JPT1-3400 | 340 | 356 | 11 | 11.5 |
| JPT1-3550 | 355 | 371 | 11 | 11.5 |
| JPT1-3600 | 360 | 376 | 11 | 11.5 |
| JPT1-3700 | 370 | 386 | 11 | 11.5 |
| JPT1-3750 | 375 | 391 | 11 | 11.5 |
| JPT1-3800 | 380 | 396 | 11 | 11.5 |
| JPT1-3900 | 390 | 406 | 11 | 11.5 |
| JPT1-4000 | 400 | 424 | 14.8 | 15.5 |
| JPT1-4100 | 410 | 434 | 14.8 | 15.5 |
| JPT1-4200 | 420 | 444 | 14.8 | 15.5 |
| JPT1-4300 | 430 | 454 | 14.8 | 15.5 |
| JPT1-4400 | 440 | 464 | 14.8 | 15.5 |
| JPT1-4500 | 450 | 474 | 14.8 | 15.5 |
| JPT1-4600 | 460 | 484 | 14.8 | 15.5 |
| JPT1-4700 | 470 | 494 | 14.8 | 15.5 |
| JPT1-4800 | 480 | 504 | 14.8 | 15.5 |
| JPT1-5000 | 500 | 524 | 14.8 | 15.5 |
| JPT1-5100 | 510 | 534 | 14.8 | 15.5 |
| JPT1-5200 | 520 | 544 | 14.8 | 15.5 |
| JPT1-5300 | 530 | 554 | 14.8 | 15.5 |
| JPT1-5400 | 540 | 564 | 14.8 | 15.5 |
| JPT1-5600 | 560 | 584 | 14.8 | 15.5 |
| JPT1-5900 | 590 | 614 | 14.8 | 15.5 |
| JPT1-6000 | 600 | 624 | 14.8 | 15.5 |
| JPT1-6200 | 620 | 644 | 14.8 | 15.5 |
| JPT1-2900 | 690 | 717.3 | 17.2 | 18 |
| JPT1-7600 | 760 | 787.3 | 17.2 | 18 |
| JPT1-8000 | 800 | 827.3 | 17.2 | 18 |
| JPT1-9000 | 900 | 927.3 | 17.2 | 18 |
FAQ
1. Možete li napraviti nestandardno brtvilo brisača s o-prstenovima?
Da, dostupne su brtve brisača po mjeri. Na zahtjev ćemo pružiti i detalje o prstenu.
2. Koji je vaš standardni materijal za ovaj proizvod?
Za klizni prsten materijal je obično PTFE ispunjen broncom, a NBR obala A 70 za o-prstenove. Takođe možemo pružiti i druga jedinjenja prema različitim uslovima rada cilindara.
3. Imate li ove zalihe brisača na skladištu?
Da, imamo na skladištu većinu standardnih veličina. Vrijeme isporuke samo 1-2 radna dana.
4. Koji je vaš način pakiranja proizvoda?
Neutralno pakiranje bez oznaka smatra se standardnim načinom pakiranja.
Za prilagođeno pakiranje molimo da nas kontaktirate za detalje.
