Parametri dizajna brtve sa oprugom
Brtve sa oprugom su visoko pouzdana opcija kada standardne brtve na bazi elastomera i na bazi poliuretana ne zadovoljavaju operativna ograničenja, parametre opreme ili uslove okoline vaše aplikacije.

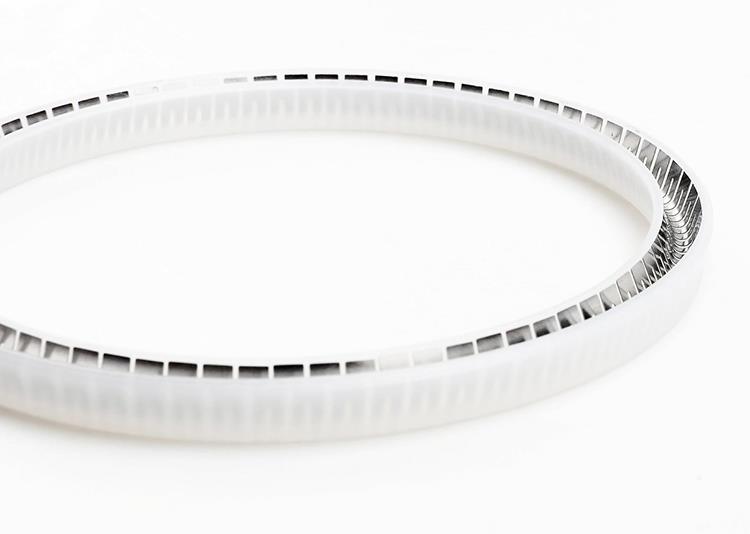

Zaptiveni vanjski prsten brtve utikača izrađen je od visoko kvalitetnih fluoroplastičnih spojeva i inženjerske plastike sa izvanrednim fizičkim i tehničkim svojstvima. U isto vrijeme, dodavanje opruge osigurava opterećenje po cijelom obodu brtve, tvoreći nepropusnu brtvu između brtvenog prstena i opruge. U ovoj kombinaciji, opruga pritiska brtvenu usnu na površinu za brtvljenje, visoku pouzdanost i dug vek trajanja.
1. Standardni materijal
PTFE je najčešće korišten materijal za brtvljenje prstena sa odličnim fizičkim i kemijskim svojstvima, umjerenim troškovima i dobrim mehaničkim svojstvima.
Upotrebom različitih punila, svojstva PTFE spoja se mogu dodatno poboljšati, a efikasnost brtvljenja (kao što je vlačna čvrstoća, otpornost na abraziju, itd.) Može se poboljšati. Međutim, ne mogu se sva punila povećavati neograničeno, a sadržaj punila je obično od 5% do 40%.
Uobičajena punila
- Bronca
- Karbon / karbonska vlakna
- Staklena vlakna
- Grafit
- Molibden disulfid (Mos2)
(Ostala punjenja za posebne uslove na zahtjev.)
Prednosti PTFE materijala:
- Otpornost na visoke temperature
- Nisko trenje
- Visoka otpornost na habanje
- Kapacitet suhe vožnje
- Faktor visoke PV
- Gotovo otporan na sve poznate hemikalije i rastvarače
- Nema hemijskog bubrenja kada je izložen vlazi ili kontaktu sa tečnostima
2. Materijal i vrste proljeća
Iz prethodnog opisa znamo da je primarna funkcija opruge da obezbedi radijalnu silu na mestu zatvaranja zaptivenog spoljašnjeg prstena kada se postavi u zatvorenoj komori. U isto vrijeme, fleksibilnost se dodaje vanjskom prstenu zaštićenom PTFE-om kako bi se poboljšala ekscentričnost i trošenje materijala.
1) Medij, radni uvjeti i temperaturni raspon brtve utikača su opsežni, a opružni materijal je također podijeljen na različite vrste, kao što je serija od 300 nehrđajućeg čelika (SS) 301, 302, 304 i 316.

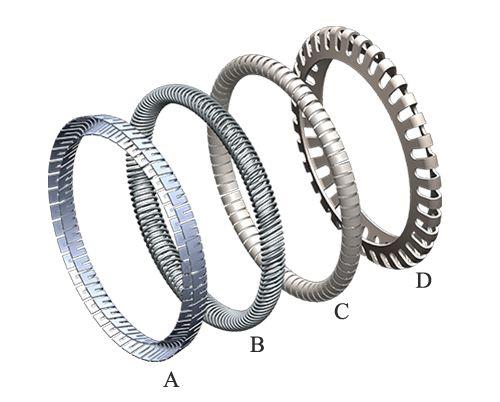

2) Tipična izvedba opruge u brtvama sa oprugom
V 'opruga (A)
Spiralna opruga (B) \ t
Spiralno opruge (C)
Kontinuirana kontaktna opruga (D)
3) Odabir opruge bi se generalno trebao odnositi na mašine za radne uvjete, kao što su brzina, trenje, radna temperatura i mediji.
Opterećenje uslijed trenja koje stvara brtva je radijalno opterećenje odabrane opruge, a tlak opterećenja sustava je izravan rezultat koeficijenta trenja odabranog materijala.
Stoga, opterećenje opruge može se prilagoditi kako bi se zadovoljili posebni zahtjevi za nisko trenje kod dinamičkih aplikacija. Primjena niskih temperatura ili niskih temperatura može zahtijevati izuzetno velika opterećenja opruge. Opruga kompenzira skupljanje topline vanjskog prstena brtve, što dovodi do nepropusnosti.
